一、土壤墑情自動監測站介紹

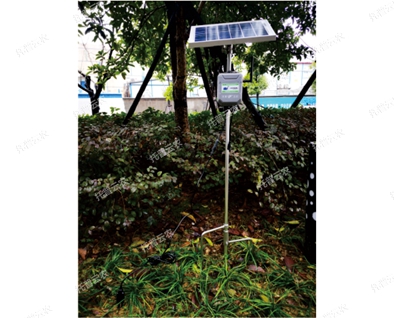

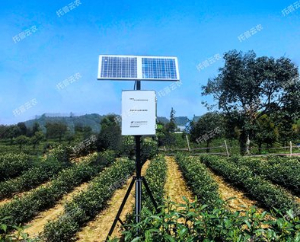

TPSQ-W-1土壤墑情自動監測站又稱土壤墑自動情監測系統，土壤墑情在線監測系統，它是一款高度集成、低功耗、可快速安裝的土壤墑情監測設備，可以實現全天24小時對土壤墑情的實時監測，有效地對田地進行管理。土壤墑情自動監測站廣泛應用于農業、林業、地質、高校、科研等方面。

土壤墑情自動監測站帶攝像頭監控，能實現長時間實時監測土壤墑情，采用15W單晶硅太陽能板進行供電，內置大容量鋰電池，具有數據采集及上傳功能，通過標準485接口集成土壤墑情傳感器數據采集并通過無線通訊方式上傳至管理云平臺。

二、土壤墑情自動監測站功能特點

主機及傳輸部分：

1、系統供電：系統采用15W單晶硅太陽能板進行供電，可支持220v市電和太陽能雙電源供電，可按實際應用進行切換；

2、長效續航：內置大容量鋰電池，可獨立工作15天以上。外接太陽能電池板，可實現連續工作；

3、一體化數據采集：設備具有數據采集及上傳功能，通過標準485接口集成土壤墑情傳感器數據采集，包括土壤溫度、土壤水分、作物苗情圖像等參數，并通過無線通訊方式上傳至管理云平臺；

4、上傳方式：數據可以上傳到自己指定的電腦也可以上傳到總服務器，可切換，無影響；

5、精準定位：系統設計采用高精度定位模塊，支持北斗/GPS雙融合定位，自動獲取設備所處位置的海拔參數和坐標信息，采用位移偏離算法判斷設備位置移動，防盜防位移；

6、苗情圖像采集：自帶攝像頭，CMOS1/2.7英寸圖像傳感器，200W（1280*1080）像素，手動360°云臺調節，支持定時拍照功能、通過遠程設定拍照時間和拍照張數，可將現場圖片上傳到管理云平臺方便觀察植物實際生長情況，動態播放苗情變化趨勢；

7、嵌入式系統設計： 系統采用FREERTOS操作系統，提升了系統運行的可靠性、多數據采集任務的實時性、系統模塊化、CPU的高效化應用；

8、內存容量： 系統支持TF卡配置，最少可以存儲40萬條傳感器數據，可以確保5年傳感器數據存儲；

9、網絡通訊：系統支持三網通4G CAT1（可選配5G）網絡與服務器通訊，網絡向下兼容聯通移動的2G，可隨時隨地聯網管理，支持手機App與Web端遠程查看設備信息及遠程管理操作；

10、故障排查：設備支持遠程故障在線診斷，當設備發生故障，可通過遠程在線故障診斷功能進行故障排查；

11、遠程升級：設備具有OTA遠程固件在線升級功能，可通過平臺或者app，直接遠程對硬件設備進行固件升級；

12、低功耗設計：低功耗設計加太陽能互補方式，內置大容量鋰電池，放置在野外無太陽能充電的情況下，可以連續工作15日以上，有太陽能充電的情況下，可持續工作；

13、防水設計：系統整機采用一體式設計，防濕防潮設計，防護等級：IP65，土壤傳感器防水等級IP68；

14、結構簡約設計：2米不銹鋼噴塑支架；金屬噴漆兩節式支架結構，鋼質材料設計，牢靠穩固，外觀美觀；

管理云平臺功能：

1、帶數字農業云管理平臺包含B/S架構，可將所有便攜式設備及在線設備數據進行匯總分析，數據永不丟失，查看操作方式包括網頁端及手機端（安卓及蘋果系統均可用）；

2、平臺支持設備數據云端存儲，提供足夠容量可永久保存；

3、平臺為設備數據提供曲線與表格等報表形式，平臺內數據、圖表均可下載，進行數據對比分析及打印且數據報表可導出；

4、數字農業云管理平臺支持傳感器實時數據及預警狀態可視化，可顯示每種參數過程曲線趨勢，最大值、最小值、平均值顯示查看，放大、縮小功能，

5、用戶可為作物配置傳感器報警條件，預置若干常用的農作物的報警配置。

6、數據評價：可以設置最低最高超限值，可自動進行數據預警分析。

7、苗情監測：可在管理平臺上查看作物生長苗情圖片，支持動態播放苗情生長過程；

8、降水預測：依據GPS準確定位，對設備所在地區預測降水情況，包括48h預測和15d預測，幫助用及時了解降水信息；系統支持土壤容重和田間持水9、量會自動計算相對含水量，用戶可根據實際種植作物設定相應墑情等級，快速掌握墑情實時信息；

10、根系分析：系統支持根據傳感器數據，采用數據模型算法，對土壤各層水分消耗占比情況分析，自動判斷作物根系生長深度。

11、墑情趨勢分析：系統支持利用經典PM公式對作物參考蒸發蒸騰量ETo進行統計、分析和預測（7天），有助于用于及時了解土壤水分散失情況；用12、戶可以自定義時間查看土壤水分最值變化和當前水分所處區間，支持動態播放土壤水分變化趨勢線。

13、管理平臺可對無線墑情監測站設備基礎設置管理與遠程控制；

14、管理平臺軟件支持在線升級。

三、土壤墑情自動監測站技術參數

整機工作環境：環境溫度：-40～+70 C；相對濕度：0 ～ 100%RH；

數據上傳頻率：出廠默認2h上傳一次（后續用戶可按需設定）

數據采集頻率：出廠默認1h采集一次（后續用戶可按需設定）
